Opis
(Z powodów technicznych, opisy anten pisane są po czesku)
7prvková směrová Yagi anténa pro pásmo 87,5-108 MHz
Yagi struktura navržená, optimalizovaná
a doladěná pomocí nejmodernějších technologií
s bezkonkurenčními charakteristikami.
Široký vodorovný dipol v kombinaci s dvojitým reflektorem zajišťuje maximální možný zisk a poměr vpřed-vzad při aktivní délce antény pouhých 1,3 metru.
- určená pro příjem FM rozhlasu
- ideální pro DX s omezeným prostorem
- možnost montáže v horizontální i vertikální polarizaci
- je možno i ve variantě s montáží uprostřed
Rozměry a hmotnost:
- rozměry (d × š × v): 146 × 180 × 60 cm
- hmotnost: 1500 g

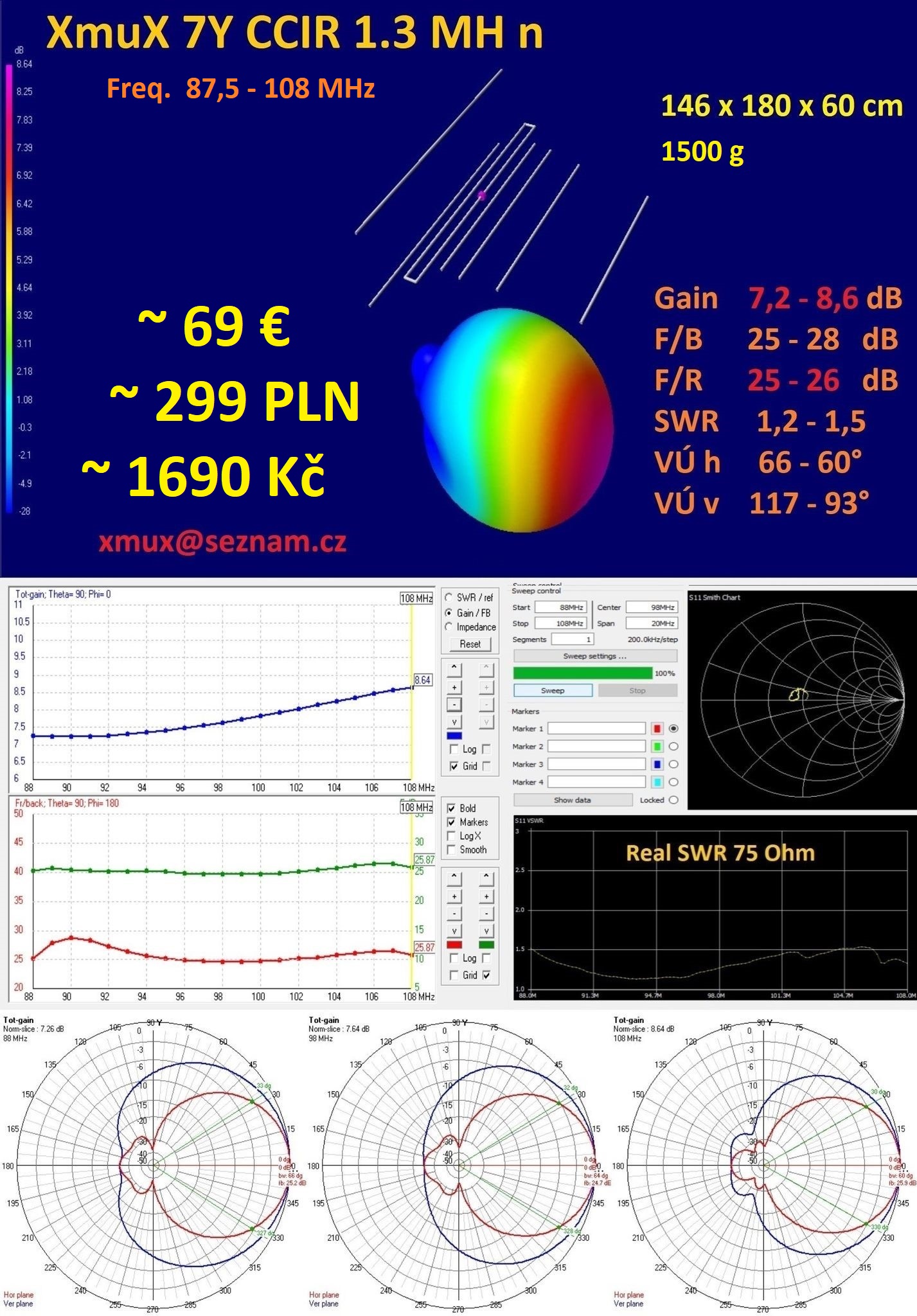

Technické parametry:
- pracovní pásmo: 87,5 - 108 MHz
- zisk: 7,2 - 8,6 dB
- F/B: 25 - 28 dB
- F/R: 25 - 26 dB
- SWR: 1,2 - 1,5
- horizontální vyzařovací úhel: 60 - 68°
- vertikální vyzařovací úhel: 93 - 117°
Připojení:
- výstupní impedance: 75 Ω
- výstupní konektor: F
- standardně třmen pro stožár o pr. 20 - 48 mm
na vyžádání pro pr. 25 - 70 mm
- symetrizační člen je součástí antény
Materiály:
- boom: zesílený Al profil 15 × 15 × 1,5 mm
- prvky: dipol + refl. - Al trubka 8/1 mm
dir. - Al profil plný pr. 6 mm
- ocelové části a spojovací materiál: nerez A2
- plastové součásti: UV odolné
