XmuX 12Y 2148

12prvková směrová Yagi anténa pro pásmo 470-694 MHz

(DVB-T2)

Yagi struktura navržená, optimalizovaná

a doladěná pomocí nejmodernějších technologií

s bezkonkurenčními charakteristikami.

6prvkový paraboloidní reflektor zajišťuje

maximální možný zisk a poměr vpřed-vzad.

1. určená pro příjem TV (DVB-T2)
2. vhodná do míst s omezeným prostorem
3. možnost montáže v horizontální i vertikální polarizaci

Rozměry a hmotnost:

1. rozměry (d × š × v):  74 × 36 ×56 cm
2. hmotnost:  830 g

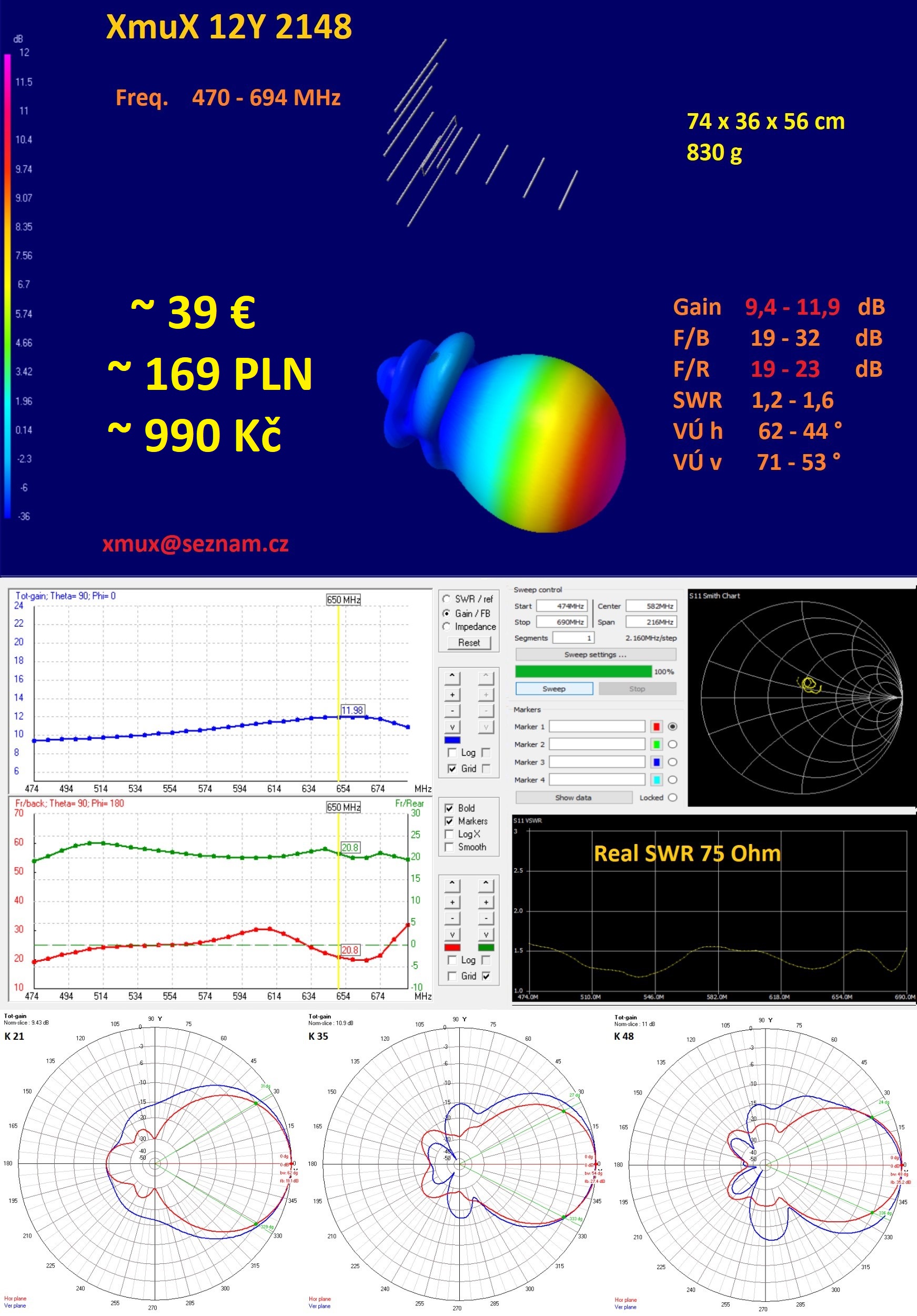

Technické parametry:

1. pracovní pásmo: 470 - 694 MHz (K21 -K48)
2. zisk:   9,4 - 11,9 dB
3. F/B:      19 - 32  dB
4. F/R:      19 - 23  dB
5. SWR:  1,2 - 1,6
6. horizontální vyzařovací úhel:  44 - 62°
7. vertikální vyzařovací úhel:    53 - 71°

Připojení:

1. výstupní impedance:  75 Ω
2. výstupní konektor:  F
3. standardně třmen pro stožár o pr. 20 - 48 mm

                                          na vyžádání pro pr. 25 - 70 mm

1. symetrizační člen je součástí antény

Materiály:

1. boom:  zesílený Al profil 15 × 15 × 1,5 mm
2. prvky:  dipol - Al trubka 6/1 mm

                             refl. + dir. - Al trubka 8/1 mm

1. ocelové části a spojovací materiál:  nerez A2
2. plastové součásti:  UV odolné
