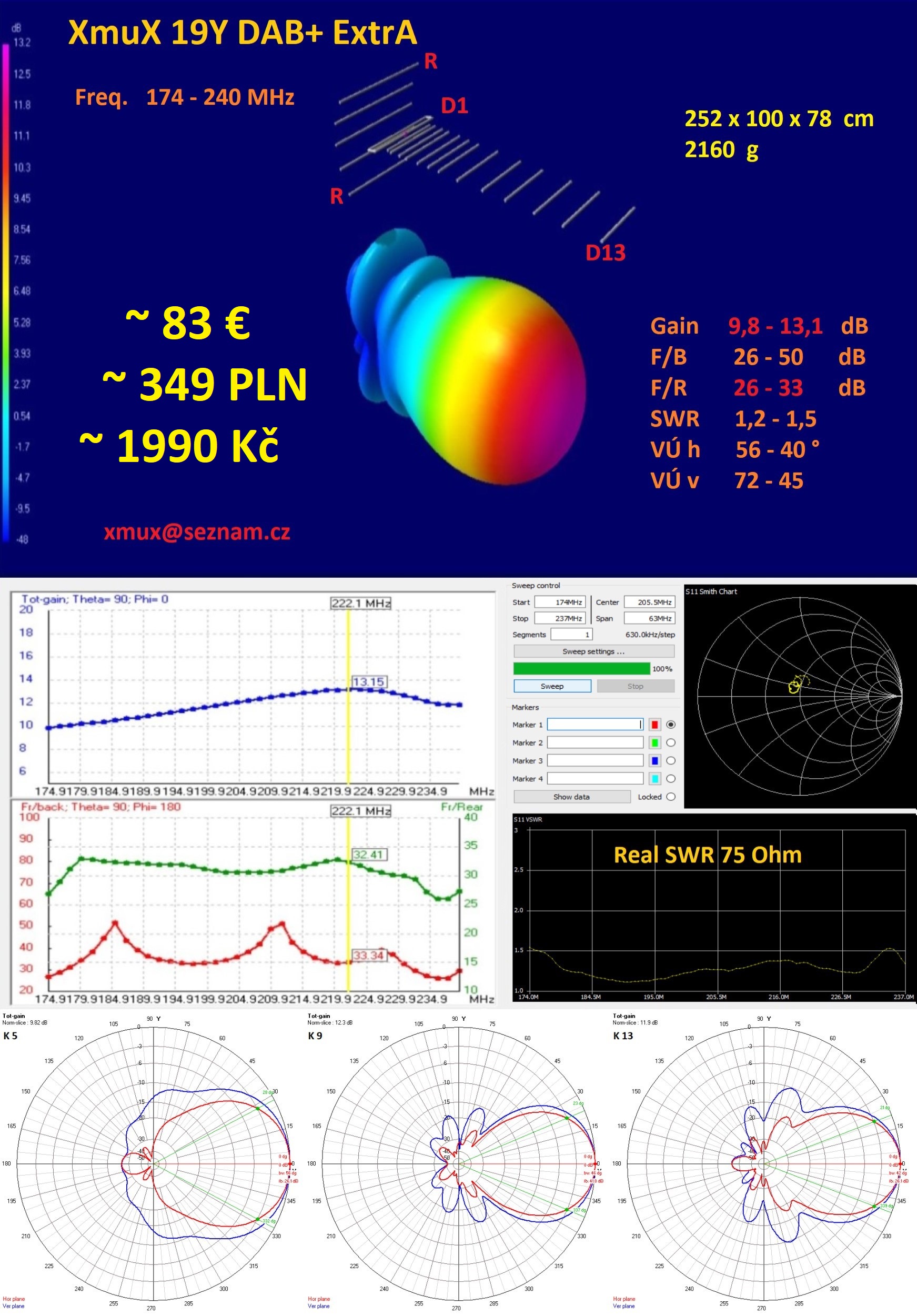

XmuX 19Y DAB+ ExtrA

19prvková směrová Yagi anténa pro pásmo 174-240 MHz

(K5 - K13)

Yagi struktura navržená, optimalizovaná

a doladěná pomocí nejmodernějších technologií

s bezkonkurenčními charakteristikami.

Široký vodorovný dipol v kombinaci

s prostorným reflektorem zajišťuje maximální možný zisk a nekompromisní poměr F/R.

1. určená pro příjem DAB rozhlasu

                                 nebo TV v pásmu VHF

1. vhodná pro dx-ing a příjem v těžkých podmínkách
2. montáž ve vertikální polarizaci je třeba provést

                 pomocí výložníku délky min. 60 cm

Rozměry a hmotnost:

1. rozměry (d × š × v):  252 × 100 × 78 cm
2. hmotnost:  2160 g

Technické parametry:

1. pracovní pásmo:  174 - 240 MHz (K5-13)
2. zisk:   9,8 - 13,1 dB
3. F/B:     26 - 50  dB
4. F/R:     26 - 33  dB
5. SWR:  1,2 - 1,5
6. horizontální vyzařovací úhel:  40 - 56°
7. vertikální vyzařovací úhel:       45 - 72°

Připojení:

1. výstupní impedance:  75 Ω
2. výstupní konektor:  F
3. standardně třmen pro stožár o pr. 20 - 48 mm

                                           na vyžádání pro pr. 25 - 70 mm

1. symetrizační člen je součástí antény

Materiály:

1. zdvojený boom:  zesílený Al profil 15 × 15 × 1,5 mm
2. prvky:  dipol - Al trubka 6/1 mm

                             refl. + dir. - Al trubka 6/1 mm

1. ocelové části a spojovací materiál:  nerez A2
2. plastové součásti:  UV odolné
