Popis
5prvková směrová Yagi anténa pro pásmo 174-230 MHz
(K5 - K12)
Yagi struktura navržená, optimalizovaná
a doladěná pomocí nejmodernějších technologií
s bezkonkurenčními charakteristikami.
V-dipol zajišťuje maximální možný poměr vpřed-vzad
při použití jediného reflektoru.
- určená pro příjem DAB rozhlasu
nebo TV v pásmu VHF
- vhodná do míst s omezeným prostorem
- možnost montáže v horizontální i vertikální polarizaci
Rozměry a hmotnost:
- rozměry (d × š × v): 80 × 83 × 8 cm
- hmotnost: 660 g

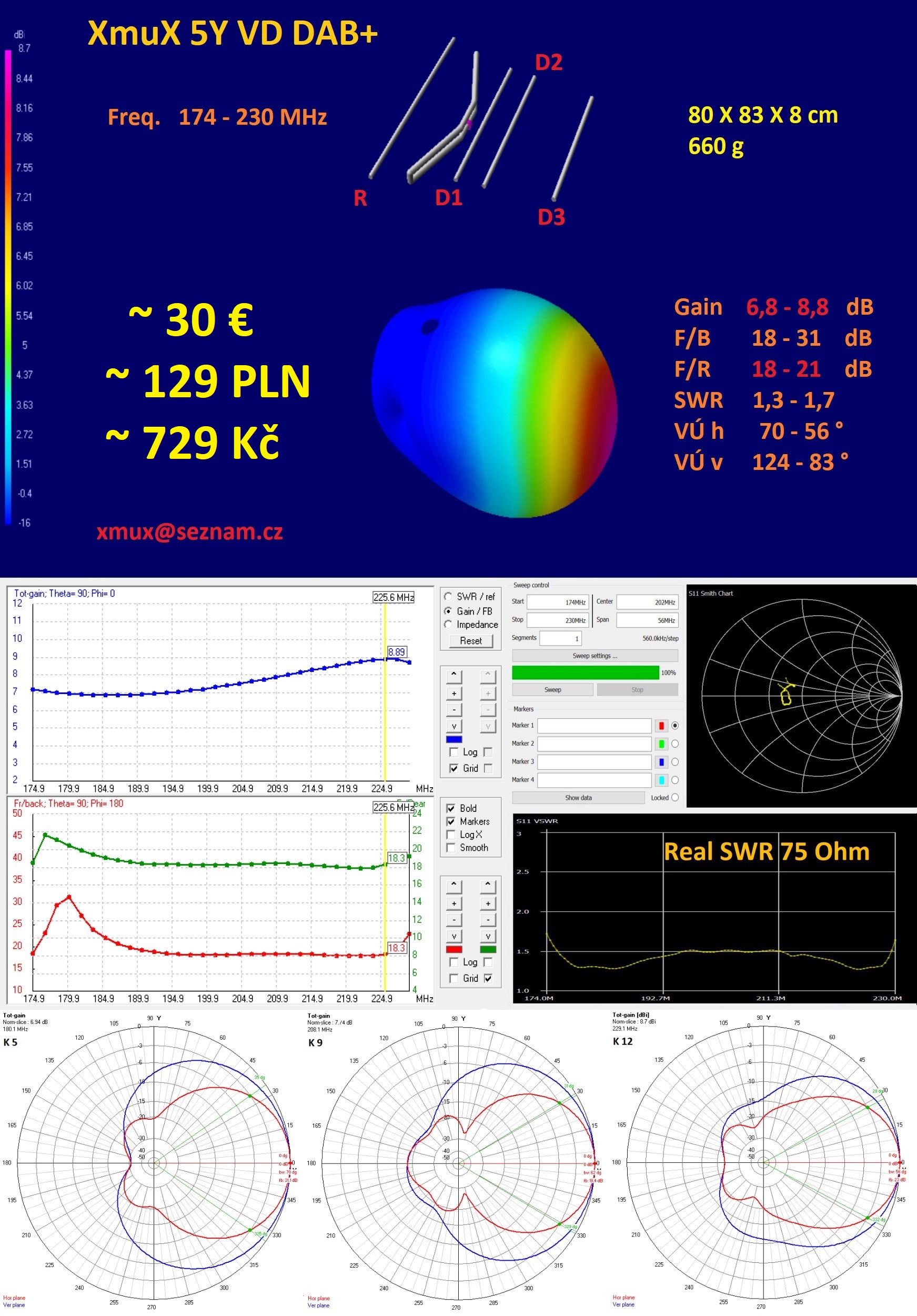

Technické parametry:
- pracovní pásmo: 174 - 230 MHz (K5-12)
- zisk: 6,8 - 8,8 dB
- F/B: 18 - 31 dB
- F/R: 18 - 21 dB
- SWR: 1,3 - 1,7
- horizontální vyzařovací úhel: 56 - 70°
- vertikální vyzařovací úhel: 86 - 124°
Připojení:
- výstupní impedance: 75 Ω
- výstupní konektor: F
- standardně třmen pro stožár o pr. 20 - 48 mm
na vyžádání pro pr. 25 - 70 mm
- symetrizační člen je součástí antény
Materiály:
- boom: zesílený Al profil 15 × 15 × 1,5 mm
- prvky: dipol - Al trubka 6/1 mm
refl. + dir. - Al trubka 6/1 mm
- ocelové části a spojovací materiál: nerez A2
- plastové součásti: UV odolné
